مواصفات واختبار أداء أنابيب الفلوروبوليمر PFA والتجهيزات

►المواصفات

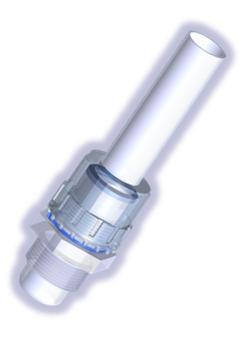

تم تصميم FIT-ONE بحيث يكون بسيطًا وسهل التركيب، ويتغلب على العيب المشترك بين تركيبات النوع المتوهج: عدم وجود المقاومة.

أقصى درجة حرارة تشغيل: 392 درجة فهرنهايت (تختلف حسب مادة حلقة الضغط)
أقصى ضغط تشغيل: 101.5 رطل/بوصة مربعة
السائل المطبق: سائل
مادة الأنبوب القابلة للتطبيق: PFA أو PTFE
مادة الجوز: PFA
مادة الجسم: PFA أو PTFE

إن تطوير مثل هذه التجهيزات الثورية أصبح ممكنًا بفضل نموذج أعمالنا، الذي يقدم الميزات التالية:

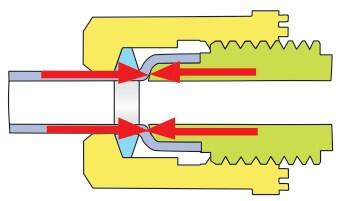

►مقاومة عالية ضد السحب تجعل التركيب موثوقًا به

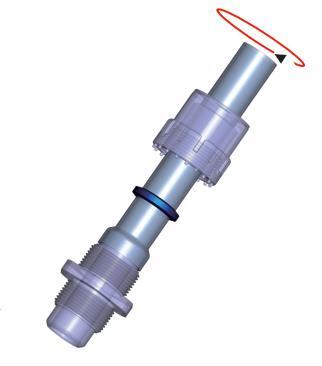

تصميم حلقة الضغط FIT-ONE من PFA هو الحل الأمثل لعيوب التركيب العام للنوع المتوهج.

تثبت حلقة الضغط الأنبوب بقوة، مما يحقق مقاومة عالية ضد السحب.

سوف يقوم صامولة المسمار بالضغط على حلقة الضغط عند تثبيتها في الموقع المحدد، مما يؤمن الاتصال بين أنبوب PFA وتركيب جسم PFA .

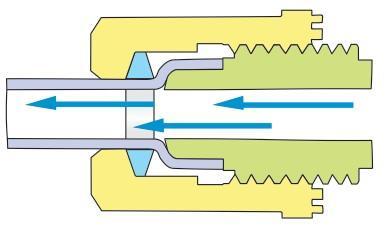

►فقدان ضغط السوائل بشكل بسيط واستبدال السوائل بسهولة

تساعد صامولة التثبيت ذات عزم الدوران المنخفض على تأمين تدفق مسار السائل، مما يقلل من فقدان ضغط السائل مع تقليل بقايا السائل.

ونتيجة لذلك، يمكن إجراء استبدال السوائل بسهولة.

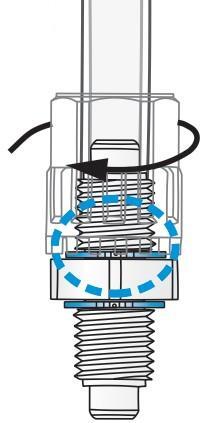

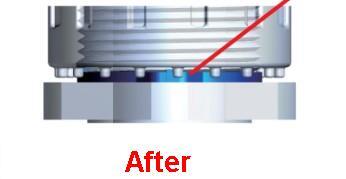

► مقياس النقر للتذكير بالتثبيت

يشير مقياس النقر إلى موقع التثبيت الأمثل، مما يزيد من أداء التركيب إلى أقصى حد دون إتلافه.

عندما يتم تثبيت الصمولة في الموقع الأمثل للجسم، سيقوم المقياس بإخطار المشغل إما من خلال الاهتزاز أو الصوت.

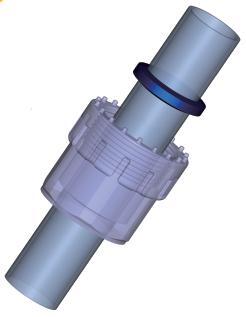

► مجموعة تركيب FIT-ONE PFA

• يعد جهاز FIT-ONE بالبساطة المطلقة في الاستخدام، وأقصى درجات الأمان في التشغيل
• يوفر تركيب PFA مرونة كبيرة ضد التوتر الشديد، ويحافظ على اتصال ثابت حتى عندما يتم تمديد الأنبوب مرتين في الطول
• إمكانية التتبع الكامل لكل منتج
• قابلة للتخصيص بالكامل لتلبية جميع احتياجاتك
• يشتري وقتًا ثمينًا للرد في حالة وقوع حوادث غير مرغوب فيها
• عدم وجود تسرب في اختبارات دورة حمض الكبريتيك عالية الحرارة بنسبة 98%
• أداء ممتاز مع تصميم بسيط.
• يوفر المزيد من الوقت والجهد البشري باستخدام مفتاح خاص ومكونات وأدوات التجميع.

1. حلقة الضغط

2. PFA الجوز

3. تركيبات PFA للجسم

4. أنبوب PFA

5. مسدس الهواء الساخن

6. أدوات التوهج

► التجميع   طريقة تركيبات FIT-ONE PFA Flare Type

1. قطع   أنبوب PFA   بالتساوي باستخدام قاطع الأنابيب.

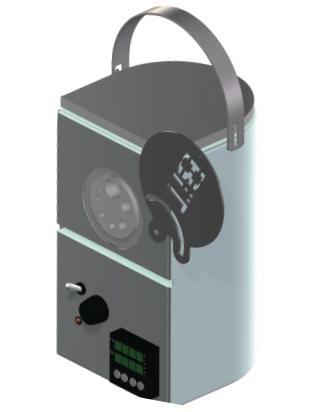

  2. قم بتشغيل الطاقة وضبط السخان على درجة الحرارة المناسبة.

  3. ضع الجوز و   حلقة الضغط   الى هنا​   أنبوب PF A ، بهذا الترتيب.

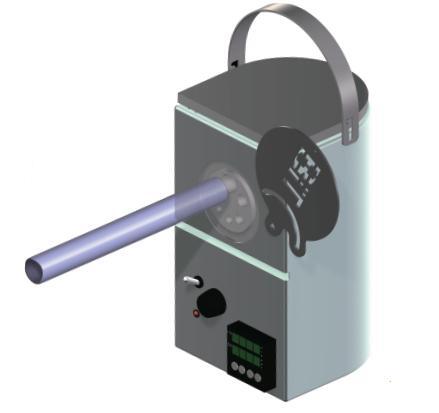

  4. بعد الوصول إلى درجة الحرارة المحددة، أدخل وعاء PFA   في منفذ التزاوج. قم بإزالته في الوقت المناسب.

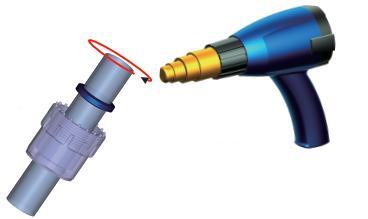

*البديل: مسدس الهواء الساخن . عند استخدام مسدس الهواء الساخن، قم بتسخين الأنبوب حتى 320 درجة مئوية ثم قم بتدوير PFA Tu   للحفاظ على تسخينه بالتساوي.

  5. أدخل أداة التوسيع في أنبوب PFA على الفور، ثم قم بإزالتها بعد أن تبرد.

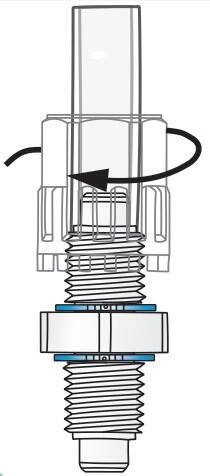

6. أدخل الأنبوب في التركيب وقم بربط الصمولة حتى تتلامس مخلب الصمولة مع مقياس النقرة.

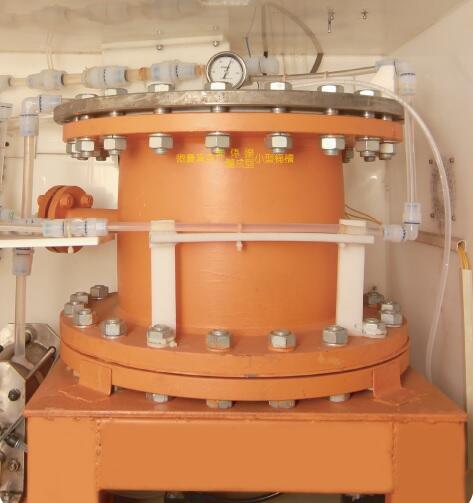

►تم اختباره لحمض الكبريتيك بنسبة 98% عند 150 درجة مئوية

• مع خزان فراغ صغير غير ملحوم
• تم اختباره لحمض الكبريتيك بنسبة 98% عند 150 درجة مئوية
• السعة 200 لتر ~ 500 لتر
• الحد الأقصى لضغط التشغيل 10-1 ^ملي بار عند 25 درجة مئوية
• خزان بطانة PFA المصبوب بالنقل ، بدون وصلات لحام

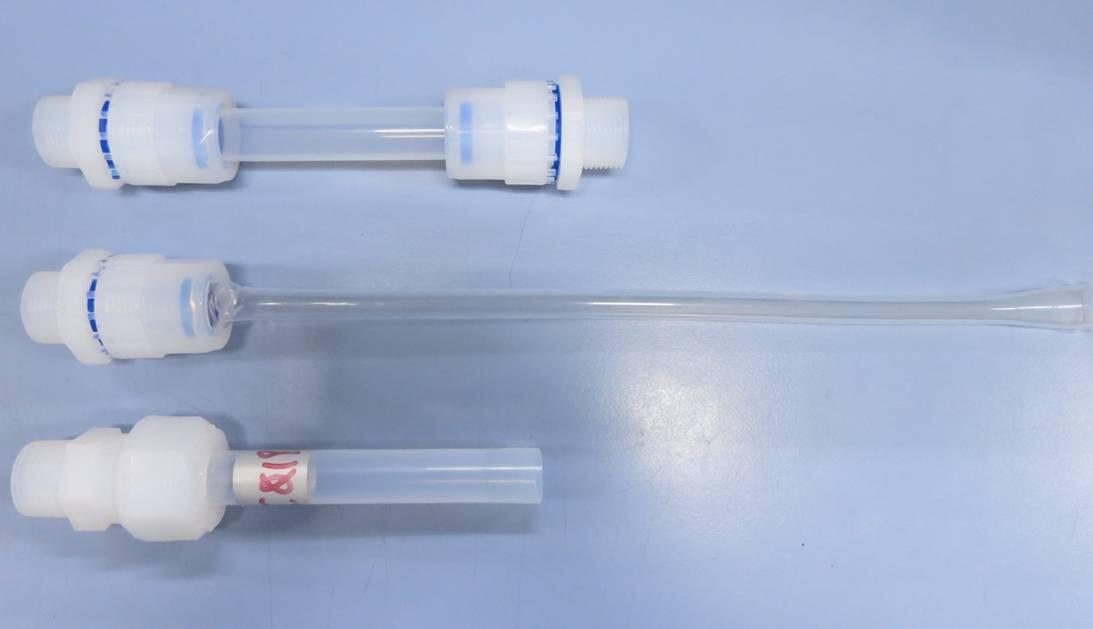

► اختبار الشد لتجهيزات PFA

• يتم سحب أنبوب PFA وتمديده لمدة أطول مرتين قبل السقوط.
• أداء رائع في مقاومة الضغط.



► مقاومة الضغط / القوة الميكانيكية لتركيبات PFA

• اختبار انفجار الضغط الهيدروليكي (SEMI Standard-F10)
• يبقى تركيب الفلوروبوليمر FIT-ONE متصلاً جيدًا تحت الضغط العالي، حتى عندما ينفجر الأنبوب.
• أنبوب PFA من BUENO   لا يزال سمك الجدار موحدًا بعد الانفجار

* نحتفظ بالحق في تعديل أو تفسير التصميم أو المعلومات و/أو المواصفات الخاصة بجميع المحتويات دون إشعار.*
